電話：+86 0311-86683938
+86 013930116931
公司辦公地址：石家莊市和平東路336號
生產(chǎn)單位：石家莊世易糠醛糠醇樹脂公司
E-mail:furanss@163.com
furfurals@163.com
網(wǎng)址：http://www.jiameng666.cn
別名：（F2型 呋喃樹脂，新型環(huán)保呋喃樹脂）
通過ISO9001-2008質(zhì)量標(biāo)準(zhǔn)
一、簡介
f2 新型環(huán)保呋喃復(fù)合材料樹脂樹脂膠（防腐型），該樹脂是一種粘結(jié)強(qiáng)度高、耐熱性好，能抵抗所有有機(jī)溶劑的腐蝕，是耐酸耐堿的理想粘結(jié)劑，可在環(huán)氧、酚醛、不飽和聚脂等樹脂不能勝任的某些復(fù)場合使用，它由液體和粉料兩種組份組成.使用時將兩組份按一定比例攪勻即可使用.（與玻璃鋼混合可制作玻璃鋼，與膠泥粉混合可制作膠泥，與砂漿粉混合可制作砂漿），防腐呋喃樹脂系列產(chǎn)品，能耐大多數(shù)的酸和堿，固化物可耐熱溫度達(dá)200-400度，粘接性能可靠、施工維修方便，已廣泛應(yīng)用在防腐工程中，抗老化壽命可達(dá)30年以上，已發(fā)展成為呋喃系列產(chǎn)品。
二、呋喃復(fù)合材料樹脂膠技術(shù)指標(biāo)Q/ssy01-2012
外 觀 | 黃褐色粘稠液體 |
粘 度：20-150秒（涂-4） | 密 度：≥1.18/cm3 |
三、呋喃復(fù)合材料樹脂固化劑技術(shù)指標(biāo)
外 觀 | 灰色粉料 |
硬化時間 | （30度）不大于24小時 |
四、施工配合比
項 目 | F2-1型 | F2-2型 | F2-3型 |
f2樹脂膠 | 1 | 1 | 1 |
f2樹脂固化劑 | 0.3～0.5 | ||
f2樹脂固化劑 | 0.5～1.0 | ||
f2樹脂固化劑 | 1.0～1.5 |
五、主要耐腐蝕性能
介 質(zhì) | 耐腐蝕程度 | 介 質(zhì) | 耐腐蝕程度 |
70%硫酸 | 耐 | 70%苛性鈉 | 耐 |
37%鹽酸 | 耐 | 甲苯 | 耐 |
硫酸鈉 | 耐 | 甲醇， | 耐 |
20%醋酸， | 耐 | 硝酸銨 硫酸銨 | 耐 |
20%硝酸 | 耐 | 20-70%硫酸10%苛性鈉交替 | 耐 |
15%鉻酸 | 耐 | 20%雙氧水 | 耐 |
85%磷酸 | 耐 | 汽油 | 耐 |
碳酸鈉 | 耐 | 氯化銨 | 耐 |
氨水 氨氣 | 耐 | 尿素 | 耐 |
氫氟酸30% | 耐 | 水 | 耐 |
六、f2呋喃復(fù)合材料樹脂制成品的性能
抗拉強(qiáng)度 | 兆帕 | ＞80 |
抗壓強(qiáng)度 | 兆帕 | ＞30 |
粘貼強(qiáng)度 | 兆帕 | ＞3.5 |
固化速度 | 30℃,h | 12-24 |
固化物耐熱性 | ℃ | 220-300 |
fr2樹脂玻璃纖維增強(qiáng)層壓塑料性能
密度 | 1.6-1.8g/cm3 |
介電常數(shù) | （106Hz）4-6 |
體積電阻率 | 1010-1012Ω.cm |
介電損耗角正切 | 0.02-0.04 |
七． 用 途：

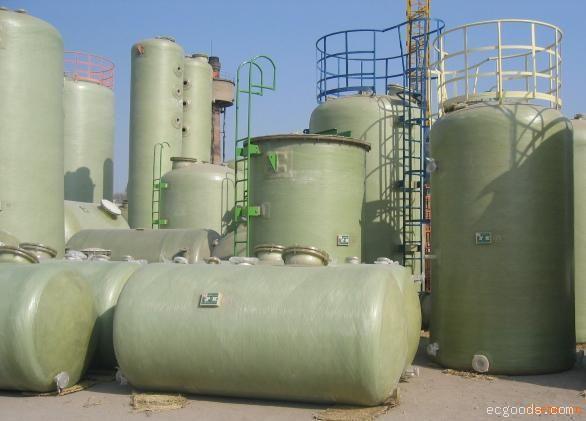

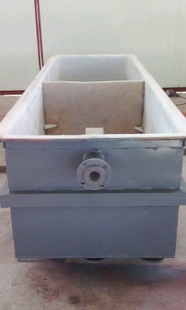

f2呋喃復(fù)合材料樹脂用于建筑防腐蝕抗?jié)B層、襯砌耐腐蝕磚板、鑄石板和花崗石材、混凝土槽、池、地坪等。還可用于金屬設(shè)備電廠、化工廠、焦化廠、脫硫塔、煙囪防腐。玻璃鋼耐酸堿設(shè)備容器罐槽的制作，管道纏繞等防腐工程。作為膠粘劑用于殼體樹脂混合物，摸具型體殼體，制造精密殼體。要采用耐酸堿玻璃絲玻璃布，當(dāng)用于氫氟酸工程時要采用耐氫氟酸纖維布。
八，施工方法及驗收規(guī)格:
本產(chǎn)品具有合適的施工稠度，良好的和易性，操作簡單，易于施工，施工方法和驗收規(guī)格遵守工業(yè)建筑防腐蝕設(shè)計規(guī)范GB50046-2008標(biāo)準(zhǔn)，按建筑防腐蝕工程施工及驗收規(guī)范G50212-2002.標(biāo)準(zhǔn)驗收。養(yǎng)護(hù)期25℃ 28d有利于保證工程質(zhì)量。涂刷厚度1毫米以上。
1、拌好的f2呋喃復(fù)合材料樹脂膠，必須在40分鐘內(nèi)使用完畢，每一盤f2呋喃復(fù)合材料樹脂膠的用量以2-3公斤為宜；拌合要先加固化劑，后摻加呋喃復(fù)合材料樹脂膠，經(jīng)嚴(yán)格計算、充分?jǐn)噭蚝蠓娇墒褂?。環(huán)境溫度超過30度時，應(yīng)適當(dāng)減少每盤配制量。
2、切勿自選其他固化劑另行加入膠泥中。（固化劑中已含固化劑）
3、襯砌耐酸板材的膠稠度，在施工開始時可先試配一盤，以操作適宜為度。若發(fā)現(xiàn)稠度不能滿足施工要求時，可適當(dāng)調(diào)整，但切不可在膠初凝之后或變稠硬化時補(bǔ)加呋喃復(fù)合材料樹脂膠二次拌合使用。
九、安全貯存及包裝
呋喃復(fù)合材料樹脂膠應(yīng)保存在通風(fēng)、涼爽和干燥的倉庫或施工現(xiàn)場，并應(yīng)防雨防曬。施工現(xiàn)場應(yīng)保持良好的通風(fēng)。施工現(xiàn)場不得有明火。施工人員應(yīng)穿工作服、戴口罩、眼鏡等勞動保護(hù)用品。清洗工具時，用乙醇盡量少用丙酮，應(yīng)在通風(fēng)處進(jìn)行。在封閉的原桶和原袋條件下，呋喃復(fù)合材料樹脂膠和固化劑，應(yīng)分別保管，因直接混合后激烈反應(yīng)而固化。呋喃復(fù)合材料樹脂膠有效期為一年（30-230公斤/桶）、呋喃復(fù)合材料樹脂固化劑有效期為一年（25公斤/袋）
